2022년도 기사 제2회 필기시험 신재생에너지발전설비기사(태양광) 기출문제 풀이
제4과목: 태양광발전 운영

(주의)개인적인 관심사로 저도 나름 풀어보면서 공유하는 내용이라 작성 내용이 절대 정답이 아닐  수 있습니다.

76. 전기안전관리법령에 따라 개인대행자가 전기안전관리업무를 대행할 수 있는 태양광발전설비의 규모로 옳은 것은? (단, 원격감시 및 제어기능을 갖춘 경우이다.)

① 용량 250킬로와트 미만

② 용량 500킬로와트 미만

❸ 용량 750킬로와트 미만

④ 용량 1000킬로와트 미만

○ 전기안전관리법 시행규칙[시행 2022. 4. 22.]

제26조(전기안전관리업무의 대행규모) 법 제22조제3항에 따라 안전공사, 같은 항 제2호에 따른 전기안전관리대행사업자(이하 “대행사업자”라 한다) 및 같은 항 제3호에 따른 자(이하 “개인대행자”라 한다)가 전기안전관리업무를 대행할 수 있는 전기설비의 규모는 다음 각 호의 구분에 따른다.

  1. 안전공사 및 대행사업자: 다음 각 목의 어느 하나에 해당하는 전기설비(둘 이상의 전기설비 용량의 합계가 4천 500킬로와트 미만 경우로 한정한다)

     가. 용량 1천킬로와트 미만의 전기수용설비

     나. 용량 300킬로와트 미만의 발전설비. 다만, 비상용 예비발전설비의 경우에는 용량 500킬로와트 미만으로 한다.

     다. 용량 1천킬로와트(원격감시 및 제어기능을 갖춘 경우 용량 3천킬로와트) 미만의 태양광발전설비

  2. 개인대행자: 다음 각 목의 어느 하나에 해당하는 전기설비(둘 이상의 용량의 합계가 1천 550킬로와트 미만인 전기설비로 한정한다)

     가. 용량 500킬로와트 미만의 전기수용설비

     나. 용량 150킬로와트 미만의 발전설비. 다만, 비상용 예비발전설비의 경우에는 용량 300킬로와트 미만으로 한다.

     다. 용량 250킬로와트(원격감시 및 제어기능을 갖춘 경우 용량 750킬로와트) 미만의 태양광발전설비

77. 인버터의 계통 전압이 규정치 이상일 경우 인버터의 표시내용으로 옳은 것은?

① Utility Line Fault

❷ Line Over Voltage Fault

③ Line Phase Sequence Fault

④ Inverter Over Curent Fault

○ 전압

78. 태양광발전시스템 운영 시 비치서류가 아닌 것은?

① 건설 관련 도면

❷ 송전 관계 알람도

③ 시방서 및 계약서

④ 구조물의 구조계산서

○ 태양광발전시스템 운영 시 비치서류

- 건설 관련 도면, 시방서 및 계약서, 구조물의 구조계산서, 운영 매뉴얼 등

79. 태양광발전시스템의 운영방법에 대한 설명으로 틀린 것은?

❶ 모듈 표면의 온도가 높을수록 발전효율이 높으므로 강한 빛을 받도록 한다.

② 모듈은 고압 분사기를 이용하여 정기적으로 물을 뿌려 이물질을 제거하여 발전효율을 높인다.

③ 태양광발전설비의 고장요인이 대부분 인버터에서 발생하므로 정기적으로 정상 가동여부를 확인한다.

④ 구조물이나 구조물 접합자재에 부분적인 발청 현상이 있을 경우 녹 방지 페인트, 은분 등으로 도포 처리를 해 준다.

80. 산업안전보건법령에 따른 다음 안전보건표지의 내용으로 옳은 것은?



❶ 고압전기 경고

② 레이저광선 경고

③ 방사성물질 경고

④ 폭발성물질 경고



○ 산업안전보건법 시행규칙[시행 2021. 11. 19.]

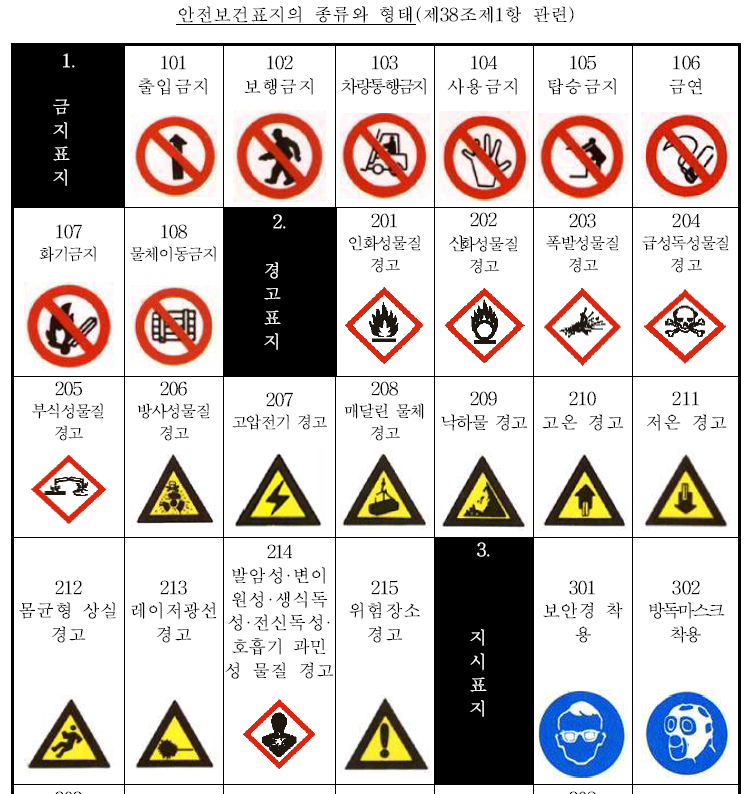

[별표 6] 안전보건표지의 종류와 형태

2022년도 기사 제2회 필기시험 신재생에너지발전설비기사(태양광) 기출문제 풀이
제4과목: 태양광발전 운영

(주의)개인적인 관심사로 저도 나름 풀어보면서 공유하는 내용이라 작성 내용이 절대 정답이 아닐  수 있습니다.

61. 산업안전보건법령에 따라 작업내용 변경 시 일용근로자를 제외한 근로자를 대상으로 하는 안전보건교육의 교육시간은 몇 시간 이상인가?

① 1

❷ 2

③ 4

④ 8

○ 산업안전보건법 시행규칙[시행 2021. 11. 19.]

[별표 4] 안전보건교육 교육과정별 교육시간

62. 태양광발전 접속함(KS C 8567:2019)에 따른 절연 특성 시험 중 내전압 시험방법 시 서로 연결된 주 회로의 모든 극과 접지된 외함(절연성의 경우 외함의 금속박) 사이에 시험 전압 값을 인가한 후 몇 초 동안 유지하여야 하는가?

① 1

② 3

❸ 5

④ 10

○ 태양광발전 접속함(KS C 8567:2019)

8.3.1. 내전압 시험

  8.3.1.1 시험방법

주 회로 및 주 회로에 연결된 보조회로, 제어 회로는 표 4에 따라 전압을 인가하여야 한다.

주 회로에 연결되지 않은 보조 회로와 제어 회로는 교류나 직류에 관계없이 표 5에 따라 시험 전압을 인가하여야 한다.

다음의 회로에 시험 전압 값으로 인가한 후 , 5s 동안 유지한다.

  a)서로 연결된 주 회로의 모든 극과 접지된 외함(절연성의 경우 외함의 금속박) 사이에 인가

  b)주 회로에 연결되지 않는 각 제어 회로 및 보조 회로와 다음 사이에 인가

63. 인버터의 육안점검항목이 아닌 것은?

① 이상음, 이취, 발연

❷ 가대의 부식과 녹슴

③ 외함의 부식 및 파손

④ 외부 배선(접속 케이블) 손상

○ 인버터의 일상점검 항목

- 이상음, 이취, 연기나 과열

- 외함의 부식 및 파손

- 외부 배선(접속 케이블) 손상

- 표시부의 이상 표시 확인

64. 절연용 방호구의 선정 및 관리 등에 관한 기술지침에 따라 덮개의 구조에 대한 설명으로 틀린 것은?

① 덮개의 두께는 일정하고 균일한 품질이어야 한다.

❷ 덮개를 설치하였을 때, 충전부는 노출되는 구조이어야 한다.

③ 2개 이상의 덮개를 연결하여 사용할 때, 연결과 분리가 간편하고 설치 및 해체가 용이해야 한다.

④ 덮개를 선로 등에 설치하였을 때, 회전되거나 탈락되지 않아야 하고 연결부가 분리되지 않은 구조이어야 한다.

○ 절연용 방호구의 선정 및 관리 등에 관한 기술지침[2020.12]

5.2 덮개의 구조 및 재료

  5.2.1 구조

    (1) 덮개는 형상이 바르고 내·외 표면은 흠, 균열 등의 결함이 없어야 한다.

    (2) 덮개의 두께는 일정하고 균일한 품질이어야 한다.

    (3) 덮개를 선로 등에 설치하였을 때, 회전되거나 탈락되지 않아야 하고 연결부가 분리되지 않는 구조이어야 한다.

    (4) 2개 이상의 덮개를 연결하여 사용할 때, 연결과 분리가 간편하고 설치 및 해체가 용이해야 한다.

    (5) 덮개를 설치하였을 때, 충전부가 노출되지 않는 구조이어야 한다.

65. 태양광발전시스템의 계측 및 표시에 필요한 기기로 틀린 것은?

❶ 교류회로 전압 측정을 위한 분류기

② 계측 데이터를 복사, 보존하기 위한 기억장치

③ 검출된 전압, 전류 전력 등의 데이터 전송을 위한 신호변환기

④ 일시 계측 데이터를 적산하여 평균값 및 적산 값을 얻기 위한 연산장치

○ 태양광발전시스템 계측시스템 구성요소

- 검출기(센서): 전압, 전류, 주파수 일사량, 기온, 풍속 등의 전기 신호를 검출

- 신호변환기(트랜스 듀서): 센서로부터 검출된 데이터를 변환하여 전송

- 연산장치: 계측데이터를 적산하여 일정기간마다의 평균값 또는 적산값을 연산

- 기억장치: 데이터를 복사하여 저장

- 표시장치: 순시발전량이나 누적발전량, 석유 절감량, CO2 삭감량을 표시

2022년도 기사 제2회 필기시험 신재생에너지발전설비기사(태양광) 기출문제 풀이
제3과목: 태양광발전 시공

(주의)개인적인 관심사로 저도 나름 풀어보면서 공유하는 내용이라 작성 내용이 절대 정답이 아닐  수 있습니다.

41. 태양광발전시스템에서 지락 발생 시 누전차단기로 보호할 수 없는 경우가 발생하는 이유는?

❶ 지락전류에 직류성분이 포함되어 있기 때문에

② 인버터의 출력이 직접 계통에 접속되기 때문에

③ 태양광발전 어레이와 계통측이 절연되어 있지 않기 때문에

④ 태양광발전 어레이에서 발생하는 지락전류의 크기가 매우 크기 때문에

42. 1W․s 와 동일한 단위는?

❶ 1J

② 1kWh

③ 1kg․m

④ 860kcal

43. 다음 [보기]의 내용으로 알맞은 배전방식은?

① 방사선 방식

❷ 저압 뱅킹 방식

③ 저압 네트워크 방식

④ 스포트 네트워크 방식

44. 3상 1회선 송전선로의 길이가 100km, 작용 커패시턴스 0.0088µF/km, 주파수 60Hz, 선간전압 154kV일 때 충전전류는 약 몇 A인가?

❶ 29.5

② 51.09

③ 88.5

④ 153.27

○ 충전전류(I)=ωCEL
※ω=2πf, 대지전압(E)= 선간전압/√3, 거리(L)
= 2πx 60 x 0.0088 x 10^-6 x (154 x 10^3 / √3) x 100 x 10^3
= 29.4967

※ 피드백 업데이트 - 도움에 감사드립니다.

45. 정전용량 5µF인 커패시터에 1000V의 전압을 가할 때 추적되는 전하(C)는?

① 2 x 10^-3

❷ 5 x 10^-3

③ 2 x 10^-2

④ 2 x 10^-2

○ 전하량(Q) = 정전용량(C) x 전압(V)

= 5µF x 1000V

= (5 x 10^-6) x 10³

= 5 x 10³

2022년도 기사 제2회 필기시험 신재생에너지발전설비기사(태양광) 기출문제 풀이
제2과목: 태양광발전 설계

(주의)개인적인 관심사로 저도 나름 풀어보면서 공유하는 내용이라 작성 내용이 절대 정답이 아닐  수 있습니다.

36. 태양광발전시스템을 건축물에 설치하는 경우 설치부위에 따른 구분 중 지붕에 설치하는 형식으로 틀린 것은?

❶ 창재형

② 지붕설치형

③ 지붕건재형

④ 톱라이트형

○ 설치부위 방식

- 지붕설치형: 지붕 위에 지지대를 설치하여 그 위에 모듈을 설치

- 지붕건재형: 지붕 자체에 모듈을 붙여 설치

- 톱라이트형: 태양전지 유리를 천장에 설치하여 채광이나 차례효과 유도

- 창재형: 유리창의 기능(채광, 투시 등)을 가지고 있는 모듈

37. 신재생발전기 송전계통 연계 기술기준에 따라 신재생발전기는 최소 출력 이상으로 발전기를 운전하는 경우 몇 분 평균값으로 측정된 유효전력 발전량이 규정된 값을 초과하지 않도록 출력상한을 조정 가능해야 하는가?

① 3

② 5

③ 7

❹ 10

○ 신재생발전기 송전계통 연계 기술기준[2021.03.29.]

8. 유효전력 제어능력

  8.3 신재생발전기는 최소출력 이상으로 발전기를 운전하는 경우 10분 평균값으로 측정된 유효전력 발전량이 규정된 값을 초과하지 않도록 출력상한을 조정 가능 해야한다.

38. 전력기술관리법령에 따라 시․도지사가 산업통상자원부령으로 정하는 바에 따라 그 등록을 취소만 명할 수 있는 설계업자 및 감리업자의 위반사항으로 옳은 것은?

① 다른 사람에게 등록증을 빌려 준 경우

❷ 거짓이나 그 밖의 부정한 방법으로 등록을 한 경우

③ 이 법을 위반하여 형의 집행유예를 선고받고 그 유예 기간 중에 있는 사람

④ 설계 또는 공사감리를 성실하게 하지 아니하여 일반인에게 위해를 끼치거나 전력시설물을 현저히 부실하게 시공하게 한 경우

○ 전력기술관리법[시행 2020. 6. 11.]

제16조(등록의 취소ㆍ영업정지) 시ㆍ도지사는 설계업자 및 감리업자가 다음 각 호의 어느 하나에 해당하면 산업통상자원부령으로 정하는 바에 따라 그 등록을 취소하거나 6개월 이내의 기간을 정하여 그 영업의 전부 또는 일부의 정지를 명할 수 있다. 다만, 제1호나 제2호에 해당하는 경우에는 그 등록을 취소하여야 한다.

  1. 거짓이나 그 밖의 부정한 방법으로 등록을 한 경우

  2. 제14조제2항에 따른 등록기준에 미달한 날부터 1개월이 지난 경우

  3. 설계 또는 공사감리를 성실하게 하지 아니하여 일반인에게 위해(危害)를 끼치거나 전력시설물을 현저히 부실하게 시공하게 한 경우

  4. 제15조제1호부터 제4호까지의 결격사유 중 어느 하나에 해당하게 된 경우 또는 같은 조 제6호에 해당하게 된 경우(법인의 경우 6개월 이내에 대표자를 변경하는 경우는 제외한다)

  5. 다른 사람에게 등록증을 빌려 준 경우

39. 태양 고도각 20˚, 태양광발전 어레이 경사각 30˚, 어레이 길이가 2m일 때 어레이 간 이격거리는 약 몇 m 인가?

① 3.06

② 4.48

③ 4.77

④ 5.21

○ 이격거리(D) = 어레이길이(L) x (sin(180 – 경사각 – 고도각)) / sin(고도각)

= 2 x sin(180˚-30˚-20˚) / sin20˚

= 4.479

40. 폐쇄배전반 내 시설하는 고압케이블과 저압케이블 사이의 이격거리는 몇 cm 이상이어야 하는가? (단, 상호 간에 견고한 내화성 격벽을 시설하거나, 상호 간에 난연성 케이블을 사용하여 접촉하지 아니하도록 시설할 경우는 그러지 아니하다.)

① 1

② 5

③ 10

❹ 15

○ 유사 내용이 있는 규정을 찾았으나(전기설비기술기준의 판단기준), 문제의 명확성이 다소 모자라 보임.
