2022년도 기사 제2회 필기시험 신재생에너지발전설비기사(태양광) 기출문제 풀이
제3과목: 태양광발전 시공

(주의)개인적인 관심사로 저도 나름 풀어보면서 공유하는 내용이라 작성 내용이 절대 정답이 아닐  수 있습니다.

56. 순방향으로 바이어스된 베이스-이미터 트랜지스터 회로의 컬랙트 전류 i_C가 4.65mA, 베이스 전류 i_B가 0.0465mA인 경우 DC 전류이득 β_DC는?

① 0.01

② 0.22

③ 4.7

❹ 100

○ 4.65 / 0.0465 = 100

57. 피뢰시스템의 등급이 IV인 경우 인하도선 사이의 최적 간격은 몇 m인가?

① 5

② 10

③ 15

❹ 20

○ KS C IEC 62605-3 피뢰 시스템-제3부: 구조물의 물리적 손상 및 인명위험





58. 한국전기설비규정에 따라 배선설비의 접속방법 선정 시 고려하는 사항으로 틀린 것은?

① 도체의 단면적

② 도체와 절연재료

❸ 도체의 설치위치

④ 도체를 구성하는 소선의 가닥수와 형상



○ 2020 한국전기설비규정

232.3.3 전기적 접속

  2. 접속 방법은 다음 사항을 고려하여 선정한다.

가. 도체와 절연재료

나. 도체를 구성하는 소선의 가닥수와 형상

다. 도체의 단면적

라. 함께 접속되는 도체의 수





59. 얕은기초(KCS 11 50 05:2021)에서 기초터파기 및 바닥면 마무리에 대한 내용이다. 다음 ( )안에 알맞은 것은?



암반지지 기초의 경우 바닥면의 경사가 ( )이상인 경우 계단식 또는 톱니식으로 마무리 하여야 한다.



① 1:1

② 1:2

③ 1:3

❹ 1:4



○ 얕은기초(KCS 11 50 05:2021)

3.2.1 기초터파기 및 바닥면 마무리

(5) 암반지지 기초의 경우 바닥면의 경사가 1:4 이상인 경우 계단식 또는 톱니식으로 마무리하여야 한다.





60. 1일 사용전력량이 240kWh, 수용전력이 20kW인 수전설비의 부하율은 몇 % 인가?

① 20%

❷ 50%

③ 80%

④ 120%



○ 부하율 = (평균전력 / 수용전력) * 100

= (240kWh / 24시간 * 20kW) * 100

= 50%

※ 피드백 업데이트 - 도움에 감사드립니다.







2022년도 기사 제2회 필기시험 신재생에너지발전설비기사(태양광) 기출문제 풀이
제3과목: 태양광발전 시공

(주의)개인적인 관심사로 저도 나름 풀어보면서 공유하는 내용이라 작성 내용이 절대 정답이 아닐  수 있습니다.

51. 콘크리트용 앵커 중 선설치 앵커(cast-in-place anchor)에 해당하지 않는 것은?

① 헤드 볼트 앵커

❷ 언더컷 볼트 앵커

③ 스터드 볼트 앵커

④ 갈고리 볼트 앵커

○ KDS 14 20 54 : 2021 콘크리트용 앵커 설계기준

1.2 적용 범위

(2)이 기준은 선설치앵커(헤드볼트, 헤드스터드, 갈고리 볼트)와 후설치앵커(비틀림제어 확장앵커, 변위제어 확장앵커, 언더컷앵커, 부착식 앵커)에 모두 적용된다.

52. 전력계통의 전압을 조정하는 조상설비 중 진상 또는 지상의 무효전력 조정이 가능한 것은?

① 단로기

② 분로리액터

❸ 동기조상기

④ 전력용커패시터

○ 조상설비 : 송수전단 전압을 일정하게 유지되도록 무효전력 조정

- 전력용커패시터 : 진상 무효전력 ⇒ 리액터의 지상 무효전력 조정

- 분로리액터 : 지상 무효전력 ⇒ 콘덴서의 진상 무효전력 조정

- 동기조상기 : 진상, 지상 무효전력

53. 저전압계전기의 정격전압 정정 시 정격전압의 몇 % 범위에서 정정하는 것이 적당한가?

① 10~30%

② 35~55%

③ 60~80%

④ 90~105%

○ 70%라는 의견이 많은데, 정확한 근거자료는 못찾겠네요.

54. 한국전기설비규정에 따라 덕트를 조영재에 붙이는 경우에는 덕트의 지지점 간의 거리를 몇 m 이하로 하여야 하는가? (단, 취급자 이외의 자가 출입할 수 있도록 설비한 곳이다.)

① 1.5

② 2

❸ 3

④ 6

○ 2020 한국전기설비규정

232.31.3 금속덕트의 시설

2. 덕트를 조영재에 붙이는 경우에는 덕트의 지지점 간의 거리를 3 m(취급자 이외의 자가 출입할 수 없도록 설비한 곳에서 수직으로 붙이는 경우에는 6 m) 이하로 하고 또한 견고하게 붙일 것.

55. 공사 중 발생가능한 안전사고의 간접 원인이 아닌 것은?

① 기술적 원인

② 관리적 원인

❸ 인적 원인

④ 교육적 원인

○ 간접원인

- 기술적 원인, 교육적 원인, 신체적 원인, 정신적 원인, 관리적 원인

○ 직접원인

- 인적 원인, 물적 원인

2022년도 기사 제2회 필기시험 신재생에너지발전설비기사(태양광) 기출문제 풀이
제3과목: 태양광발전 시공

(주의)개인적인 관심사로 저도 나름 풀어보면서 공유하는 내용이라 작성 내용이 절대 정답이 아닐  수 있습니다.

46. 한국전기설비규정에 따른 전선관시스템의 공사방법으로 틀린 것은?

❶ 케이블공사

② 금속관공사

③ 합성수지관공사

④ 가요전선관공사

○ 한국전기설비규정

표 232.2-3 공사방법의 분류

47. 수․변전설비 중 저압 배전반의 뒷면 또는 점검면에서 사람이 통행할 수 있는 최소 거리는 몇 m 이상이어야 하는가?

❶ 0.6

② 0.8

③ 1.2

④ 1.4

○ 수전장소(실) 점검 지침 SPS-KESG-II-C-1-0833

A.3 기기 배치 시 최소 이격거리

변압기, 배전반 등 설치 시 최소 이격거리는 표 A.1를 참조하며, 유지보수 및 교체 시를 고려하여 충분한 면적을 확보한다.

48. 다음 논리회로와 등가인 논리게이트는?



① OR

② AND

❸ NOT

④ NAND



○ A:1 → X:0, A:0 → X:1



49. 전기설비기술기준에 따른 저압전로의 절연성능에서 전로의 사용전압에 대한 절연저항의 기준으로 틀린 것은?(단, 절연저항은 전로와 대지 사이의 값이다.)

① SELV – 0.5MΩ 이상

② FELV – 1.0MΩ 이상

③ 500V 초과 – 1.0MΩ 이상

❹ PELV – 2.0MΩ 이상



○ 전기설비기술기준[시행 2021. 1. 19.]

제52조 (저압전로의 절연성능) 전기사용 장소의 사용전압이 저압인 전로의 전선 상호간 및 전로와 대지 사이의 절연저항은 개폐기 또는 과전류차단기로 구분할 수 있는 전로마다 다음 표에서 정한 값 이상이어야 한다. 다만, 전선 상호간의 절연저항은 기계기구를 쉽게 분리가 곤란한 분기회로의 경우 기기 접속 전에 측정할 수 있다.

또한, 측정 시 영향을 주거나 손상을 받을 수 있는 SPD 또는 기타 기기 등은 측정 전에 분리시켜야 하고, 부득이하게 분리가 어려운 경우에는 시험전압을 250V DC로 낮추어 측정할 수 있지만 절연저항 값은 1MΩ 이상이어야 한다.





50. 신․재생에너지 설비 지원 등에 관한 지침에 따른 태양광발전 모듈의 시공기준에 대한 설명으로 틀린 것은?

❶ 모듈 전면의 음영이 최대화되어야 한다.

② 경사각은 현장 여건에 따라 조정하여 설치할 수 있다.

③ 방위각은 그림자의 영향을 받지 않는 곳에 정남향 설치를 원칙으로 한다.

④ 단위 모듈당 용량에 따라 설계용량과 동일하게 설치할 수 없을 경우에 한하여 설계용량의 110% 이내까지 가능하다.



○ 신·재생에너지 설비의 지원 등에 관한 지침(2020.03.02)

2) 태양광발전 모듈

가) 제품

① 태양광발전 모듈(이하 “모듈”)은 한국산업표준(이하 “KS”)에 따른 인증제품(수상형 태양광 모듈의 경우에는 고내구성․친환경 제품)을 설치하여야 한다. 다만, 신제품·융합제품 활성화 등을 위해 신재생에너지센터의 장(이하 “센터장”)이 인정하는 경우에는 예외로 할 수 있다.

② BIPV형 모듈은 센터장이 별도로 정하는 품질기준(KS C 8561 또는 8562 일부준용)에 따라 ‘발전성능’ 및 ‘내구성’ 등을 만족하는 시험결과가 포함된 시험성적서를 설비(설치)확인 신청시 신재생에너지센터(이하 “센터”)에 제출할 경우에는 사용할 수 있다.

나) 모듈 설치용량

신재생에너지 설비의 지원 등에 관한 지침에 따른 설비의 경우 모듈의 설치용량은 사업계획서 상의 모듈 설계용량과 동일하여야 한다. 다만, 단위 모듈당 용량에 따라 설계용량과 동일하게 설치할 수 없는 경우에는 설계용량의 110% 범위 내에서 설치할 수 있다.

다) 설치상태

① 모듈의 일조면은 원칙적으로 정남향 방향으로 설치하여야 한다. 정남향으로 설치가 불가능할 경우에 한하여 정남향을 기준으로 동쪽 또는 서쪽 방향으로 45도 이내(RPS의 경우 60도 이내)로 설치하여야 한다. 다만, BIPV, 방음벽 태양광 등의 경우에는 정남향을 기준으로 동쪽 또는 서쪽 방향으로 90도 이내에 설치할 수 있다.

② 모듈의 일조시간은 장애물로 인한 음영에도 불구하고 1일 5시간[춘계(3∼5월)·추계(9∼11월)기준] 이상이어야 하며 전선, 피뢰침, 안테나 등 경미한 음영은 장애물로 보지않는다.

③ 모듈 설치 열이 2열 이상일 경우 앞 열은 뒷 열에 음영이지지 않도록 설치하여야 한다.



2022년도 기사 제2회 필기시험 신재생에너지발전설비기사(태양광) 기출문제 풀이
제2과목: 태양광발전 설계

(주의)개인적인 관심사로 저도 나름 풀어보면서 공유하는 내용이라 작성 내용이 절대 정답이 아닐  수 있습니다.

31. 한국전기설비규정에 따라 전기저장장치를 전용건물에 시설하는 경우에 대한 설명이다. 다음 ( )에 들어갈 내용으로 옳은 것은?

❶ 1

② 1.5

③ 2

④ 2.5

○ 한국전기설비규정

515.2 시설장소의 요구사항

  515.2.1 전용건물에 시설하는 경우

    4. 이차전지는 전력변환장치(PCS) 등의 다른 전기설비와 분리된 격실에 설치하고 다음에 따라야 한다.

      나. 이차전지는 벽면으로부터 1 m 이상 이격하여 설치하여야 한다. 단, 옥외의 전용 컨테이너에서 적정 거리를 이격한 경우에는 규정에 의하지 아니할 수 있다.

32. 분산형전원 배전계통 연계 기술기준에 따라 분산형전원을 특고압 한전계통에 연계하는 경우 연계계통의 전기방식으로 옳은 것은?

① 교류 단상 22.9kV

❷ 교류 삼상 22.9kV

③ 교류 단상 154kV

④ 교류 삼상 154kV

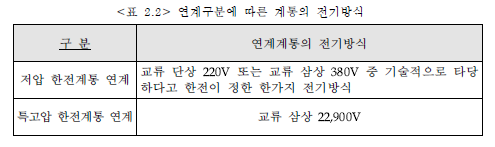

○ 분산형전원 배전계통 연계 기술기준[2021.12.31.]

34. 전력시설물 공사감리업무 수행지침에 따라 감리원은 공사업자가 도급받은 공사를 「전기공사업법」에 따라 하도급 하고자 발주자에게 통지하거나, 동의 또는 승낙을 요청하는 사항에 대해서는 「전기공사업법 시행규칙」 별지 제20호서식의 전기공사 하도급 계약통지서에 관한 적정성 여부를 검토하여 요청받은 날부터 며칠 이내에 발주자에게 의견을 제출하여야 하는가?

① 3

② 5

❸ 7

④ 14

○ 전력시설물 공사감리업무 수행지침[시행 2018. 11. 5.]

제13조(하도급 관련 사항)

  ① 감리원은 공사업자가 도급받은 공사를 「전기공사업법」에 따라 하도급 하고자 발주자에게 통지하거나, 동의 또는 승낙을 요청하는 사항에 대해서는 「전기공사업법 시행규칙」 별지 제20호서식의 전기공사 하도급 계약통지서에 관한 적정성 여부를 검토하여 요청받은 날부터 7일 이내에 발주자에게 의견을 제출하여야 한다.

35. 태양광발전소의 단선결선도에 작성하는 다음 그림기호의 명칭으로 옳은 것은?



① 시험용 전압 단자

❷ 시험용 전류 단자

③ 전자 접촉기 접점

④ 계기용 절환 개폐기

○ PTT : 전압 시험 단자

○ CTT : 전류 시험 단자

2022년도 기사 제2회 필기시험 신재생에너지발전설비기사(태양광) 기출문제 풀이
제2과목: 태양광발전 설계

(주의)개인적인 관심사로 저도 나름 풀어보면서 공유하는 내용이라 작성 내용이 절대 정답이 아닐  수 있습니다.

26. 전기설비기술기준에 따른 극저주파 전자계(Extremely Low Frequency Electric and Magnetic Fields: ELF EMF)라 함은 0Hz를 제외한 몇 Hz 이하의 전계와 자계를 말하는가?

① 150

② 200

③ 250

❹ 300

○ 전기설비기술기준[시행 2021. 1. 19.]

제3조 (정의) ① 이 고시에서 사용하는 용어의 정의는 다음 각 호와 같다.

21. 극저주파 전자계(Extremely Low Frequency Electric and Magnetic Fields : ELF EMF)라 함은 0Hz를 제외한 300Hz 이하의 전계와 자계를 말한다.







27. 한국전기설비규정에 따라 고압 가공전선이 건조물과 접근하는 경우에 고압 가공전선이 건조물의 아래쪽에 시설될 때에는 고압 가공전선과 건조물 사이의 이격거리는 몇 m이상이어야 하는가? (단, 전선이 케이블이 아닌 경우이다.)

① 0.3

② 0.4

③ 0.6

❹ 0.8



○ 한국전기설비규정

332.11 고압 가공전선과 건조물의 접근

2. 저고압 가공전선이 건조물과 접근하는 경우에 저고압 가공전선이 건조물의 아래쪽에 시설될 때에는 저고압 가공전선과 건조물 사이의 이격거리는 표 332.11-3에서 정한 값 이상으로 하고 또한 위험의 우려가 없도록 시설하여야 한다.



표 332.11-2 저고압 가공전선과 건조물 사이의 이격거리

가공 전선의 종류	이 격 거 리
저압 가공 전선	0.6m (전선이 고압 절연전선, 특고압 절연전선 또는 케이블인 경우에는 0.3m)
고압 가공 전선	0.8m (전선이 케이블인 경우에는 0.4m)





28. 건축일반용어(KS F 1526:2010)에 따른 제도 및 설계 용어 중 물체의 형상을 한 시점에서 보이는 대로 평면 상에 나타낸 그림은?

① 단면도

② 상세도

③ 투시도

❹ 투상도



○ 건축일반용어(KS F 1526:2010)

- 투상도: 물체의 형상을 한 시점에서 보이는 대로 평면 상에 나타낸 그림

- 단면도: 건축물이나 물체를 절단하여 내부 생김새를 투영하여 묘사한 그림

- 상세도: 건축물 또는 물체의 세부를 상세하게 나타내어 그린 도면

- 투시도: 건축물 또는 물체를 원근법에 따라 입체적으로 공간을 잘 표현하기 위해 그린 도면



29. 기초 내진 설계기준(KDS 11 50 25:2021)에 따라 기초구조물의 내진설계 시 얕은기초의 등가정적해석이 만족하여야 하는 기본사항으로 틀린 것은?

① 액상화 영향을 고려하여 기초 및 지반의 안정성을 평가한다.

② 기초에 작용하는 등가정적하중은 기초지반과 상부구조물의 응답특성을 고려하여 결정한다.

③ 얕은기초는 지지력, 전도, 활동에 대하여 안전하여야 하고, 변형 및 침하량이 허용치 이하 이어야 한다.

❹ 말뚝기초 주변지반에 대하여 액상화 가능성, 말뚝머리의 횡방향 변위 및 침하, 말뚝 본체의 파괴가능성 등을 검토한다.



○ 기초 내진 설계기준(KDS 11 50 25:2021)

4.5 기초구조물의 내진설계

(4) 얕은기초의 등가정적해석은 다음과 같은 기본사항을 만족하여야 한다.

① 기초에 작용하는 등가정적하중은 기초지반과 상부구조물의 응답특성을 고려하여 결정한다.

② 얕은기초는 지지력, 전도, 활동에 대하여 안전하여야 하고, 변형 및 침하량이 허용치 이하 이어야 한다.

③ 액상화 영향을 고려하여 기초 및 지반의 안정성을 평가한다.



30. 다음은 한국전기설비규정의 안전을 위한 보호에서 전압 규정을 나타낸 것이다. (   )에 들어갈 내용으로 옳은 것은? (단, 안전을 위한 보호에서 별도의 언급이 없는 경우이다.)



가. 교류전압은 ( ㉠ )(으)로 한다. 나. 직류전압은 ( ㉡ )(으)로 한다.



① ㉠최대값 ㉡실효값

❷ ㉠실효값 ㉡리플프리

③ ㉠리플프리 ㉡실효값

④ ㉠실효값 ㉡최대값



○ 한국전기설비규정

1. 안전을 위한 보호에서 별도의 언급이 없는 한 다음의 전압 규정에 따른다.

가. 교류전압은 실효값으로 한다.

나. 직류전압은 리플프리로 한다.
