(주의)저도 나름 풀어보면서 공유하는 내용이라 작성 내용이 절대 정답이 아닐  수 있습니다.

2022년도 기사 제1회 필기시험 신재생에너지발전설비기사(태양광) 기출문제 풀이
제3과목: 태양광발전 시공

46. 가공 배전선로에 사용되는 전선의 구비 조건이 아닌 것은?

➀ 가공이 쉬울 것

❷ 비중이 높을 것

➂ 도전율이 클 것

➃ 기계적 강도가 클 것

49. 브릿지(bridge) 정류회로에서 필요한 정류용 다이오드의 수는?

➀ 1개

➁ 2개

➂ 3개

❹ 4개

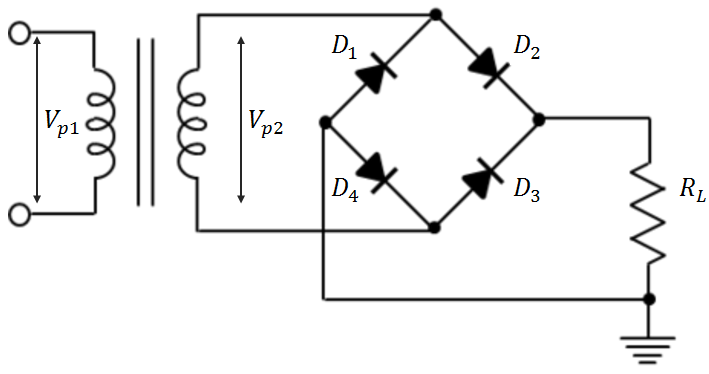

○ 브릿지 정류회로

50. 한국전기설비규정에 따라 수평 트레이에 다심케이블을 포설 시 벽면과의 간격은 몇 mm 이상 이격하여 설치하여야 하는가?

➀ 5

➁ 10

❸ 20

➃ 50

(주의)저도 나름 풀어보면서 공유하는 내용이라 작성 내용이 절대 정답이 아닐  수 있습니다.

2022년도 기사 제1회 필기시험 신재생에너지발전설비기사(태양광) 기출문제 풀이
제2과목: 태양광발전 설계

36. 분산형전원 배전계통 연계 기술기준에 따라 전기방식이 교류 단상 220 V인 분산형전원을 저압 한전계통에 연계할 수 있는 용량은 몇 kW 미만으로 하는가?

➀ 50

❷ 100

➂ 250

➃ 500

37. 전력시설물 공사감리업무 수행지침에 따라 책임감리원은 분기보고서를 작성하여 발주자에게 제출하여야 한다. 이때 보고서는 매 분기말 다음 달 며칠 이내로 제출하여야 하는가?

➀ 5일

❷ 7일

➂ 14일

➃ 30일

39. 저압 전기설비-제5-55부 : 전기기기의 선정 및 설치-기타 기기(KS C IEC 60364-5-55 : 2016)에 따라 제어회로의 공칭 전압은 몇 V를 초과하지 않는 것이 바람직한가?

➀ 24V

➁ 48V

❸ 220V

➃ 380V

40. 다음과 같은 조건일 때 어레이와 어레이간의 최소 이격거리는 약 몇 m 인가? (단, 경사고정식으로 정남향이다.)

➀ 4.6

➁ 4.7

❸ 5.1

➃ 5.5

(주의)저도 나름 풀어보면서 공유하는 내용이라 작성 내용이 절대 정답이 아닐  수 있습니다.

2022년도 기사 제1회 필기시험 신재생에너지발전설비기사(태양광) 기출문제 풀이
제2과목: 태양광발전 설계

26. 태양광발전시스템의 발전량 향상을 위하여 다양한 추적방식이 있다. 추적방식 중 발전효율이 가장 높은 방법은?

➀ 단축 추적식

❷ 양축 추적식

➂ 고정 경사가변식

➃ 고정 경사고정형

27. 단선결선도 작성 시 일반적으로 사용하는 진공차단기(VCB)의 그림기호로 옳은 것은?



---



28. 전력기술관리법령에서 정의하는 용어 중 “발전설비”에 해당하지 않는 것은?

① 제어장치

② 발전된 전력을 공급하기 위한 전선로

③ 전기․기계기구 중 주차단기의 2차측 단자까지의 설비

❹ 수력․기력․원자력․내연력 등 발전을 위한 기계적 설비

○ 전력기술관리법 시행령[시행 2022. 2. 18.]

제2조(정의)

  3. “발전설비”란 다음 각 목의 설비를 말한다. 다만, 수력ㆍ기력(汽力)ㆍ원자력ㆍ내연력(內燃力) 등 발전을 위한 기계적 설비는 제외한다.

    가. 터빈(높은 압력의 액체ㆍ기체를 날개바퀴의 날개에 부딪히게 함으로써 회전하는 힘을 얻는 기계를 말한다)ㆍ수차 등으로부터 힘을 받아 전력을 생산하기 위한 발전기

    나. 발전된 전력을 공급하기 위한 전선로

    다. 제어장치

    라. 전기기계ㆍ기구 중 주(主)차단기의 2차측 단자까지의 설비



29. 전력시설물 공사감리업무 수행지침에 따라 감리업자는 감리용역 착수 시 착수신고서를 제출하여 발주자의 승인을 받아야 한다. 이때 착수신고서에 포함되지 않는 서류는?

❶ 공사예정 공정표

➁ 감리비 산출내역서

➂ 감리업무 수행계획서

➃ 상주, 비상주 감리원 배치계획서

30. 얕은기초 설계기준(일반설계법)(KDS 11 50 05:2021)에 따라 얕은기초의 설계 시 검토하여 결정하는 사항으로 틀린 것은?

➀ 기초지반이 전단파괴에 대하여 안전하도록 한다.

➁ 과도한 침하나 부등침하가 발생하지 않도록 한다.

➂ 인접한 구조물에 침하, 균열, 손상 등이 발생하지 않아야 한다.

❹ 기초가 경사진 지반에 설치될 경우 기초하중에 의한 비탈면 활동 및 지지력의 증가가 발생하지 않도록 한다.

(주의)저도 나름 풀어보면서 공유하는 내용이라 작성 내용이 절대 정답이 아닐  수 있습니다.

2022년도 기사 제1회 필기시험 신재생에너지발전설비기사(태양광) 문제풀이
제2과목: 태양광발전 설계

21. 전기설비기술기준에 따른 절연유에 대한 설명 중 다음 ( )에 들어갈 내용으로 옳은 것은?

① 22.9

② 66

③ 72

❹ 100

22. 콘크리트옹벽(KDS 11 80 05:2020)에서 콘크리트 옹벽의 안정해석 시 고려하는 하중의 종류로 해당되지 않는 것은?

❶ 콘크리트 옹벽에 간접 작용하는 외력

② 배수가 되지 않는 조건에서는 수압과 부력

③ 콘크리트 옹벽과 뒤채움재의 자중 등 고정하중

④ 콘크리트 옹벽에 작용하는 토압과 상재하중에 의한 토압증가량

23. 전력시설물 공사감리업무 수행지침에서 공사 또는 감리업무가 원활하게 이루어지도록 하기 위하여 감리원, 발주자, 공사업자가 사전에 충분한 검토와 협의를 통하여 모두가 동의하는 조치가 이루어지도록 하는 것은?

① 지시

❷ 조정

③ 합의

④ 승인

24. 최대 출력전압이 50 V, 전압온도계수가 –0.2V/℃인 태양광발전 모듈이 있다. 이 모듈의 표면온도가 60℃일 때 직렬로 10장을 연결하였다면, 이때의 최대 출력전압(V)은? (단, STC 조건이다.)

① 380V

② 400V

❸ 430V

④ 450V

---



25. 신재생발전기 송전계통 연계 기술기준에 따라 무효전력에 대한 정상상태 허용오차는 몇 % 이하이여야 하는가?

① 1%

② 3%

❸ 5%

④ 10%

○ 신재생발전기 송전계통 연계 기술기준[제정 2021.03.29., 한국전력공사]

7. 무효전력 공급능력

  7.1 신재생발전기는 운전전압 범위 내에서 [그림3]과 같이 유효전력 출력에 따른 무효전력 공급능력을 보유하여야 한다.

    가. 유효전력 100% ∼ 20% 출력시 : 유효전력 정격출력 대비 33%의 무효전력을 흡수 또는 공급

    나. 유효전력 20% ∼ 0% 출력시 : 유효전력 출력감소에 따라 선형적으로 공급능력 감소

    다. 무효전력에 대한 정상상태 허용오차는 5% 이하여야 함.

    라. 신재생발전기가 자체적으로 [그림3]에서 정한 무효전력을 공급하기 어려운 경우 별도의 STATCOM, SVC 등의 무효전력 공급설비를 구비하여 무효전력을 공급할 수 있다.





(주의)저도 나름 풀어보면서 공유하는 내용이라 작성 내용이 절대 정답이 아닐  수 있습니다.

2022년도 기사 제1회 필기시험 신재생에너지발전설비기사(태양광) 문제풀이
제1과목: 태양광발전 기획

15. 전기공사업법령에 따라 공사업자가 최근 5년간 몇 회 이상 영업정지처분을 받은 경우 등록취소가 되는가?

❶ 3회

② 4회

③ 5회

④ 6회

○ 전기공사업법[시행 2014. 3. 31.]

제28조(등록취소 등)

① 시ㆍ도지사는 공사업자가 다음 각 호의 어느 하나에 해당하면 등록을 취소하거나 6개월 이내의 기간을 정하여 영업의 정지를 명할 수 있다. 다만, 제1호ㆍ제3호ㆍ제4호ㆍ제7호 또는 제8호에 해당하는 경우에는 등록을 취소하여야 한다.

8. 영업정지처분기간에 영업을 하거나 최근 5년간 3회 이상 영업정지처분을 받은 경우

17. 태양광발전용 인버터의 전력변환효율이 다음과 같을 때 유로(변환)효율은 몇 % 인가?

① 90.10

❷ 90.15

③ 90.20

④ 90.25

○ 유로효율: 변환기의 고효율 성능척도를 나태내는 단위로 출력에 따른 변환효율에 비중을 두고 측정

- 각 출력 5%/10%/20%/30%/50%/100%에서 효율의 비중을 0.03/0.06/0.13/0.10/0.48/0.20으로 두어 곱한 값을 합산

○ 76*0.03 + 79*0.06 + 83*0.13 + 87*0.10 + 93*0.48 + 95*0.20 = 90.15

19. 국토의 계획 및 이용에 관한 법령에 따라 개발행위(변경) 허가신청서의 처리기간으로 옳은 것은?

① 3일

② 7일

❸ 15일

④ 30일

○ 국토의 계획 및 이용에 관한 법률[시행 2022. 1. 13.]

제57조(개발행위허가의 절차)  ② 특별시장ㆍ광역시장ㆍ특별자치시장ㆍ특별자치도지사ㆍ시장 또는 군수는 제1항에 따른 개발행위허가의 신청에 대하여 특별한 사유가 없으면 대통령령으로 정하는 기간 이내에 허가 또는 불허가의 처분을 하여야 한다. <개정 2011.4.14.>

○ 국토의 계획 및 이용에 관한 법률 시행령[시행 2022. 2. 18.]

제54조(개발행위허가의 절차 등)  ① 법 제57조제2항에서 “대통령령으로 정하는 기간”이란 15일(도시계획위원회의 심의를 거쳐야 하거나 관계 행정기관의 장과 협의를 하여야 하는 경우에는 심의 또는 협의기간을 제외한다)을 말한다. <개정 2018. 11. 13.>

20. 전기사업법령에 따른 일반용전기설비에 해당하는 것은?

❶ 저압에 해당하는 용량 10킬로와트 이하인 발전설비

② 저압에 해당하는 용량 20킬로와트 이하인 발전설비

③ 고압에 해당하는 용량 10킬로와트 이하인 발전설비

④ 고압에 해당하는 용량 20킬로와트 이하인 발전설비

○ 전기사업법 시행규칙[시행 2022. 1. 21.]

제3조(일반용전기설비의 범위)

  ① 「전기사업법」(이하 “법”이라 한다) 제2조제18호에 따른 일반용전기설비는 다음 각 호의 어느 하나에 해당하는 전기설비로 한다

      1. 저압에 해당하는 용량 75킬로와트(제조업 또는 심야전력을 이용하는 전기설비는 용량 100킬로와트) 미만의 전력을 타인으로부터 수전하여 그 수전장소(담ㆍ울타리 또는 그 밖의 시설물로 타인의 출입을 제한하는 구역을 포함한다. 이하 같다)에서 그 전기를 사용하기 위한 전기설비

     2. 저압에 해당하는 용량 10킬로와트 이하인 발전설비
